See võrdlus selgitab peamisi erinevusi nende kahe needi kujunduse ja annab praktilisi kaalutlusi elektriseadmetega töötavatele tootjatele, elektroonika-, auto-, mehaanilised ja täppiskomponendid.
Needid tagavad püsiva mehaanilise ühenduse, deformeerides kinnitusdetaili osa pärast ühendatavate komponentide läbimist. Sageli valitakse vaske rakendustele, kus on juhtivus, korrosioonikindlus ja usaldusväärne vormimine omadused on olulised.
Peamine erinevus õõnsate ja tahkete konstruktsioonide vahel on varre konstruktsioon. Õõnes- või torukujulisel varrel on sisemine ava või vähendatud materjaliosa, samas tahke neet kasutab täielikult täidetud varre. See erinevus mõjutab seda, kuidas kinnitus moodustub kokkupaneku käigus.
Inseneride ja ostumeeskondade jaoks ei määra paremat valikut lihtsalt kas üks kujundus on õõnes või tahke. Õige valik sõltub liigendist, paigaldusseadmed, koormusnõuded, komponentide mõõtmed ja tootmistingimused.
Õõnesneet sisaldab õõnsust osa või kogu varre sees. Sõltuvalt sellest, spetsiifilise disainiga, otsa saab paigaldamise ajal laiendada, lokkida või muul viisil vormida. See muudab disaini kasulikuks sõlmede jaoks, kus on vaja kontrollitud deformatsiooni.
Pooltoru- ja torukujulised konfiguratsioonid on saadaval erinevate mõõtmete ja peaga stiilid. Neid saab toota kompaktse geomeetriaga ja korratavate rakenduste jaoks kokkupanek on olulised.

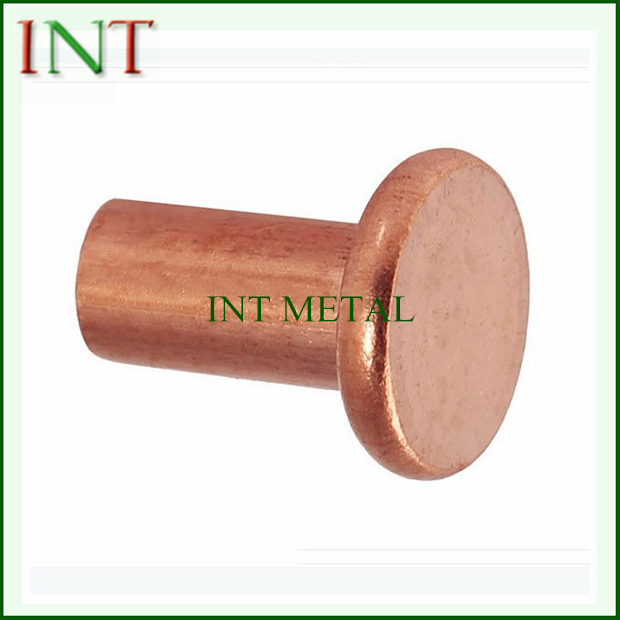

Tugeval neetil on pidev metallist vars. Paigaldamise ajal on avatud ots deformeeritakse sobiva neetimisseadmega, et luua teine pea ja kinnitada liigend.
Tugev konstruktsioon annab tugeva korpuse mehaaniliseks kinnitamiseks ja sellel on muutis seda tüüpi needid kauaaegseks lahenduseks konstruktsiooni- ja tööstussõlmede jaoks.
| Funktsioon | Õõnes disain | Soliidne disain |
|---|---|---|
| Varre ehitus | Osaliselt õõnes või torujas | Täiesti tahke |
| Vormimise meetod | Otsa saab laiendada, kõverdada või kokku suruda | Avatud vars on mehaaniliselt deformeerunud |
| Materjali kasutamine | Teatud mõõtmete jaoks saab kasutada vähem materjali | Nõuab tugevat varre |
| Tüüpiline tugevuse nõue | Sobib paljudeks täppiskinnitusrakendusteks | Sobib hästi tugevate mehaaniliste liigeste jaoks |
| Levinud rakendused | Elektri-, elektroonika-, valgustus-, auto- ja täppiskomponendid | Konstruktsiooni-, mehaanilised ja tööstuslikud sõlmed |
| Saadaolevad peastiilid | Ümmargused, poolümmargused, lamedad, süvistatavad ja kohandatud kujundused | Ümmargused, lamedad, süvistatavad ja kohandatud kujundused |
| Kohandamine | Mõõtmeid, materjali, pead ja geomeetriat saab kohandada | Mõõtmeid, materjali ja pea konfiguratsiooni saab kohandada |
Need omadused on pigem üldised juhised kui absoluutsed toimivusreeglid. Vuukide tegelik tugevus ja töökindlus sõltuvad materjali kvaliteedist, mõõtmetest, paigaldusest parameetrid, liigendi konstruktsioon ja teenindustingimused.
Kontrollitud deformatsiooni nõudvate komponentide puhul kaalutakse sageli õõnsaid konstruktsioone kokkupaneku ajal. Kui need on valmistatud vasest või vasesulamitest, võivad need pakkuda ka kasulikud elektri- ja materjaliomadused konkreetsete rakenduste jaoks.
Tüüpilised rakendusvaldkonnad hõlmavad järgmist:
Elektrisõlmedes võib vask täita nii mehaanilisi kui ka juhtivaid funktsioone. Lõplik valik peaks siiski põhinema elektrikoormusel, kontaktil konfiguratsioon, keskkonnatingimused ja komponendi nõutav kasutusiga.
Rakenduste jaoks, mis nõuavad konkreetseid mõõtmeid või vormimisomadusi, tootjad võib kaaludakohandatud vaskneeti lahendusedjooniste ja montaažinõuete alusel.
Tahked needid valitakse üldiselt sõlmede jaoks, kus on oluline mehaaniline toime ühendus on vajalik. Nende pidev vars annab materjali, mis võib olla plastiline deformeerunud, et moodustada kindel liigend.
Neid leidub tavaliselt konstruktsiooniosades, tööstusseadmetes, transpordis komponendid, mehaaniline riistvara ja muud koostud, kus kinnitus on töökindel on peamine kaalutlus.
Sobiv pea stiil ja mõõtmed sõltuvad liigendi geomeetriast ja paigaldusest protsessi. INT METAL pakub katahked needid tööstuslikeks rakendusteksOEM- ja ODM-projektide jaoks saadaval kohandatud spetsifikatsioonidega.
Needi jõudlus ei sõltu ainult selle geomeetriast, vaid ka valitud materjalist. Erinevad rakendused võivad nõuda juhtivuse, tugevuse, korrosioonikindlus, kaal, töödeldavus ja vormimisvõime.
| Materjal | Tüüpilised omadused | Võimalikud rakendused |
|---|---|---|
| Vask | Kõrge elektrijuhtivus ja hea korrosioonikindlus | Elektrilised ja elektroonilised komponendid |
| Messing | Hea töödeldavus ning tasakaalustatud mehaanilised ja elektrilised omadused | Täppisriistvara ja elektrilised komponendid |
| Teras | Kõrge mehaaniline tugevus | Mehaanilised ja konstruktsioonilised rakendused |
| Alumiinium | Madal tihedus ja hea korrosioonikindlus | Kerged komponendid |
Olenevalt rakendusest võivad saadaolevad pinnatöötlused sisaldada niklit, tsinkimine, kroom, pronks, tina ja hõbedamine, samuti oksüdatsioon ja muud täpsustatud viimistlused.
Pinnatöötlus tuleks valida vastavalt töökeskkonnale, elektrinõuded, kokkupuude korrosiooniga, välimus ja ühilduvus ühendatavad materjalid.
Kahe kujunduse vahel valimine peaks algama valmistoote nõuetest kokkupanek, mitte ainult kinnitus. Eriti olulised on järgmised tegurid.
Võtke arvesse liigendi tõmbe-, nihke-, vibratsiooni- ja muid mehaanilisi koormusi saab kogeda. Tugev konstruktsioon võib olla asjakohane, kui see on oluline mehaaniline ühendus on vajalik.
Kontrollige, kas tootmisliinil kasutatakse pressimist, pressimist, automatiseeritud neetimist, või mõni muu monteerimismeetod. Kinnitusdetailide geomeetria peab ühilduma valitud varustus.
Juhtivate komponentide, materjali juhtivuse ja valminud disaini jaoks seost tuleks hinnata koos. Võib kaaluda vaske ja vasesulameid kui elektriline jõudlus on osa rakendusnõudest.
Needi läbimõõt, varre pikkus, pea mõõtmed, seina paksus ja vormimise geomeetria kõik mõjutavad paigaldamist ja lõplikku liigendi jõudlust.
Temperatuur, niiskus, vibratsioon, kokkupuude korrosiooniga ja kokkupuude teiste metallidega tuleks kaaluda enne materjali ja pinnatöötluse viimistlemist.
Dongguan INT Metal Tech Co., Ltd. asutati 2012. aastal Hiinas Dongguanis. Ettevõte on spetsialiseerunud elektroonilistele materjalidele ja täppiskomponentidele elektri-, auto-, raudteetransiidi-, kosmose- ja muud töötleva tööstuse tööstused.
Selle tooteportfelli kuuluvad elektrikontaktid, täppisneedid, väärismetall plakeeritud ribad, vasesulamist ribad, täppisliitmikud, vormitarvikud ja CNC töödeldud osad. Ettevõte pakub üle 5000 spetsifikatsiooni ja mudeli selle tootekategooriad.
Neetide jaoks töötab INT METAL vase, messingi, terase, alumiiniumi ja muud täpsustatud materjalid. Toote konfiguratsioonid hõlmavad ümmargust pead, poolümarat pead, lame pea, süvistatud pea, poolõõnes, tahke, torukujuline, astmeline ja kohandatud kujundus.
Mõõtmeid saab välja töötada vastavalt kliendi joonistele ja projekti nõuetele, toetab nii OEM-i kui ka ODM-i tootmist. See võimaldab needi geomeetriat, materjali, pinnatöötlus ja vormimisomadused sobitada kliendiga monteerimisprotsess.
INT METAL tegutseb ISO9001 ja ISO14001 juhtimissüsteemide järgi koos toodetega keskkonnanõuete, sealhulgas RoHSi ja REACHi järgimine. Selle tootmisvõimalused hõlmavad stantsimist, CNC-töötlust, ribade töötlemist, katmine ja täppiskomponentide tootmine.
LisateavetINT METAL täppisneedidvõi võtke ühendust tootjaga, et arutada materjali valikut, mõõtmeid, jooniseid, ja kohandatud tootmisnõuded.
Peamine erinevus on varre konstruktsioon. Õõnes või torukujuline disain sisaldab sisemist avaust või vähendatud materjaliosa, samas kui tugevat neeti on pideva metallist varrega. See mõjutab vormimisprotsessi ja sobib rakendusi.
Õõnest konstruktsiooni võib pidada kontrollitud deformatsiooni, kompaktse geomeetria, või konkreetsed kokkupaneku nõuded on olulised. Seda kasutatakse tavaliselt valitud elektri-, elektroonika-, valgustus-, auto- ja täppiskomponentide rakendused.
Vask võib sobida elektriliste komponentide jaoks, kuna sellel on kõrge elektrienergia juhtivus. Siiski tuleks terviklikku vuugiprojekti hinnata selle põhjal voolukoormus, kontakttakistus, mehaanilised nõuded, temperatuur ja tegevuskeskkond.
Mitte tingimata igas rakenduses. Tahke varre annab märkimisväärse koguse materjalist mehaaniliseks deformatsiooniks, kuid liigendi tegelik toimivus sõltub sellest needi materjal, mõõtmed, paigaldusprotsess, vuugi disain ja teenindus tingimused.
Jah. INT METAL toetab OEM- ja ODM-projekte ning saab vastavalt neete välja töötada kliendi joonised ja spetsifikatsioonid, sealhulgas materjal, mõõtmed, pea stiil, pinnatöötlus ja muud disaininõuded.
Levinud valikud on vask, messing, teras ja alumiinium. Kõige sobivam materjal sõltub nõutavatest mehaanilistest omadustest, juhtivusest, korrosioonikindlusest, kaal, vormimisomadused ja kasutuskeskkond.
Õõnes- ja täisneetid on mõeldud erinevatele kinnitusnõuetele. Esimene neist võib olla kasulik valitud täppissõlmede puhul, kui seda kontrollitakse vormimine ja kompaktne konstruktsioon on olulised, samas kui tugevad konstruktsioonid on sageli olulised peetakse tugevate mehaaniliste ühenduste jaoks.
Elektri-, elektroonika-, auto- ja tööstuskomponentide puhul on lõplik otsus peaks arvestama materjali, mõõtmeid, paigaldusseadmeid, mehaanilisi koormusi, elektriline jõudlus ja keskkonnatingimused koos.
INT METAL pakub täppiskomponentide ja elektrooniliste materjalide alal kogemusi standardsed ja kohandatud needilahendused komponente arendavatele tootjatele nõudlike tööstuslike rakenduste jaoks.
