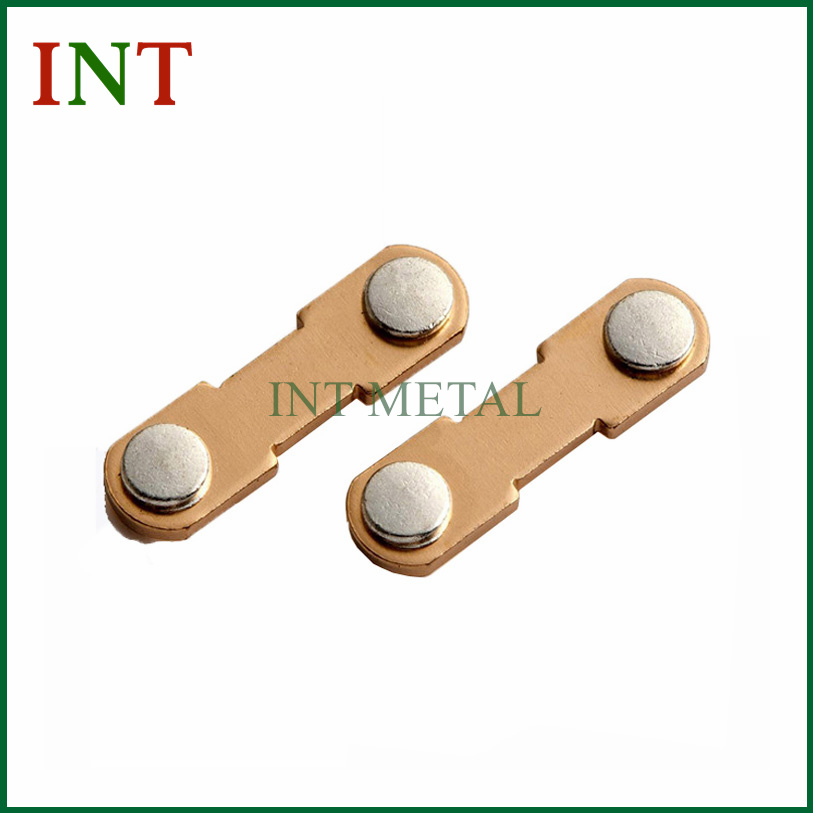

Liikuvad kontaktneedidon täpsed elektrilised kontaktkomponendid, mis on loodud selleks, et aidata juhtida ja lülitada elektritoidet sellistes seadmetes nagu kontaktorid, kaitselülitid, starterid, temperatuurikontrollerid, lülitid ja releed. Rohkem kui 12-aastase tootmiskogemusega,INTarendab kohandatud liikuvaid kontaktneete, kasutades hõbedapõhiseid kontaktmaterjale ja vase või vase-nikli alusmaterjale nõudlike OEM- ja ODM-rakenduste jaoks.
Liikuvad kontaktneedid on spetsiaalsed elektrilised kontaktkomponendid, mis on paigaldatud lülitusmehhanismide liikuvatele juhtivatele osadele. Töötamise ajal läheneb liikuv kontakt statsionaarsele kontaktile või eraldub sellest, et luua või katkestada elektriskeem.
See liikumine muudab kontaktpinna eriti oluliseks. Iga lülitustsükkel võib tekitada elektrikaare, mehaanilist lööki, hõõrdumist ja kuumust. Õigesti konstrueeritud kontaktneet peab seetõttu tagama stabiilse elektriliidese, säilitades samal ajal mehaanilise terviklikkuse kogu korduva töö käigus.
Praktilistes rakendustes saavad liikuvad kontaktneedid lülitusmehhanismide kaudu otse või kaudselt juhtida elektrienergiat. Need on eriti olulised väikese ja keskmise voolutugevusega elektriseadmete puhul, kus on vaja usaldusväärset lülitust ja kompaktseid komponente.
Materjali valik on liikuvate kontaktneetide projekteerimisel üks olulisemaid tegureid. Kontaktpind peab tasakaalustama elektrijuhtivust, elektrilist kulumiskindlust, keevituskindlust, termilist käitumist ja ühilduvust töökeskkonnaga.
Olemasoleva INT tooteteabe kohaselt on tavaliselt kasutatavad kontaktpinnamaterjalid Ag, AgNi, AgCdO, AgSnO2, AgSnO2sisse2O3ja AgZnO. Levinud alusmaterjalina kasutatakse vaske ja vask-niklit.
| Materjali kategooria | Tüüpiline materjal | Esmane kaalutlus |
|---|---|---|
| Hõbedane | Ag | Elektrijuhtivus ja kontakti jõudlus |
| Hõbedane nikkel | AgNi | Elektrilised ja termilised omadused hea kaaretakistusega |
| Hõbedane kaadmiumoksiid | AgCdO | Vastupidavus elektrilisele kulumisele ja liitkeevitusele |
| Hõbedane tinaoksiid | AgSnO2 | Sobib nõudlikeks lülitusrakendusteks |
| Alusmaterjal | Cu / CuNi | Mehaaniline tugi ja juhtiv ühendus |
Õige materjal tuleks valida vastavalt voolutasemele, lülitussagedusele, pingele, koormusomadustele, soojustingimustele, mehaanilistele nõuetele ja lõpliku elektriseadme eeldatavale kasutuseale.
Liikuvate kontaktneetide kompaktne struktuur muudab need sobivaks paljude elektriliste lülituskomponentide jaoks. Neid seostatakse peamiselt väikese ja keskmise voolutugevusega rakendustega.
sisseseneride ja hankemeeskondade jaoks tuleks rakendust alati kaaluda koos elektrilise koormuse ja mehaanilise liikumisega. Ühes lülitusseadmes hästi toimiv kontaktneet ei pruugi materjali või mõõtmeid reguleerimata teise konstruktsiooni jaoks sobida.
Mõõtmete täpsus on kriitiline, kuna neet peab liikuva kontakti komplekti õigesti sobituma. INT pakub kohandatud mõõtmeid koos tüüpiliste spetsifikatsioonidega, mis hõlmavad pea läbimõõtu umbes 2,5 mm kuni 8 mm.
| Parameeter | Esinduslik vahemik | Tüüpiline tolerantsus |
|---|---|---|
| Pea läbimõõt | 2,5–8 mm | ±0,10 mm |
| Pea paksus | u. 0,6–2,0 mm | ±0,05 mm |
| Kontaktkihi paksus | u. 0,3–0,7 mm | ±0,05 mm |
| Varre läbimõõt | u. 1,2–4 mm | ±0,05 mm |
| Varre pikkus | u. 1-4 mm | ±0,15 mm |
Neid väärtusi tuleks käsitleda pigem representatiivsete kui universaalsete disainipiirangutena. Tootmisprojektide puhul peaksid ostjad esitama joonised, näidised, tehnilised dokumendid, elektrinõuded ja montaažitingimused, et tarnija saaks kinnitada asjakohaseid spetsifikatsioone.
Elektriliste kontaktneetide tootmine nõuab kontrollitud vormimist, materjali valikut, mõõtmete haldamist ja kontrolli. Kuna komponent on väike, võivad isegi väikesed mõõtmete kõrvalekalded mõjutada koostu joondamist ja kontakti jõudlust.
Professionaalne tootmise töövoog keskendub üldiselt järgmistele valdkondadele:
Suuremahulise elektrikomponentide tootmise puhul on järjepidev tootmine sama oluline kui nominaalne spetsifikatsioon. Stabiilsed mõõtmed ja korratav materjali jõudlus aitavad vähendada kooste variatsioone ja toetavad prognoositavat tootekvaliteeti.
Sobiva liikuva kontaktneedi valimine peaks algama tegelikest töötingimustest, mitte lihtsalt standardse suuruse valimisest. Hankemeeskonnad saavad kasutada järgmist kontrollnimekirja:
Koostöö tootjaga, kes on võimeline tootma OEM-i ja ODM-i, võib seda protsessi lihtsustada. INT teatab, et suudab toota osi vastavalt kliendi joonistele või tehnilistele dokumentidele ning soovitada sobivaid materjale vastavalt kasutusnõuetele.
Liikuvate kontaktneetide hankimisel Hiina tootjalt või elektrikontaktide tarnijalt peaksid ostjad vaatama kaugemale ühikuhinnast. Pikaajaline töökindlus sõltub tehnilisest toest, materjalide järjepidevusest, mõõtmete kontrollist, dokumentatsioonist, pakendamisest ja tarnevõimest.
INT teatab enam kui 12-aastasest kontaktneeti valmistamise kogemusest ja ISO9001 sertifikaadist. Selle tooteteave näitab ka OEM- ja ODM-projektide tuge, kohandatud mõõtmeid, näidistaotlusi ja tarnevõimalusi õhu-, ekspress- või meritsi.
Rahvusvaheliste hangete puhul on pakendamine oluline ka seetõttu, et liikuvad kontaktneedid on väikesed täppiskomponendid. INT kirjeldab pakendikoguseid ligikaudu 500–5000 tükki väikestesse plast- või vaakumkilekottidesse, millele järgnevad üksikud karbid ja kõvast papist välispakendid.
Tootjaid võrdlevatele ostjatele peaks usaldusväärne tarnija suutma pakkuda:
Neid kasutatakse peamiselt elektrilistes lülitusseadmetes, nagu kontaktorid, kaitselülitid, starterid, temperatuuri regulaatorid, lülitid ja releed, eriti väikese ja keskmise voolutugevusega rakendustes.
Levinud kontaktpinnamaterjalid on Ag, AgNi, AgCdO, AgSnO2, AgSnO2sisse2O3ja AgZnO. Levinud alusmaterjalide hulka kuuluvad vask ja vask-nikkel. Parim valik sõltub rakenduse elektrilistest ja mehaanilistest nõuetest.
Jah. Mõõtmeid saab kohandada vastavalt kliendi joonistele, näidistele või tehnilistele dokumentidele. Kohandamine võib hõlmata olulisi mõõtmeid, nagu pea läbimõõt, pea paksus, kontaktkihi paksus, varre läbimõõt ja varre pikkus.
Vastavalt INT tooteteabele võidakse pakkuda näidiseid. Laos olevad proovid võivad olla tasuta, samas kui valmistamist vajavad proovid võivad hõlmata tootmiskulusid.
INT näitab elektrikontaktide tarneaega ligikaudu 15–25 päeva, olenevalt tooraine tingimustest. Tegelik teostusaeg tuleks iga projekti jaoks kinnitada, lähtudes materjali saadavusest, tellimuse kogusest, kohandamisest ja tootmisnõuetest.
KvaliteetneLiikuvad kontaktneedidmängivad olulist rolli stabiilse elektrilülituse, mehaanilise töökindluse ja komponentide pikaajalise jõudluse saavutamisel. Õige kontaktmaterjali, alusmaterjali, mõõtmete, tolerantside ja tootmispartneri valimine võib oluliselt vähendada projekteerimis- ja tootmisriske. Kohandatud tootmise, OEM-i/ODM-i toe, materjalivaliku abi ja elektrikontaktide tootmise kogemusega pakub INT ettevõtetele võimalust hankida täppiskontaktikomponente tööstuslike elektrirakenduste jaoks. Kui töötate välja uut lülitusseadet või otsite usaldusväärset Hiina tarnijat kohandatud liikuva kontaktiga neetide jaoks,võtke meiega ühendustet arutada oma jooniseid, spetsifikatsioone, näidisnõudeid ja tootmisvajadusi.
